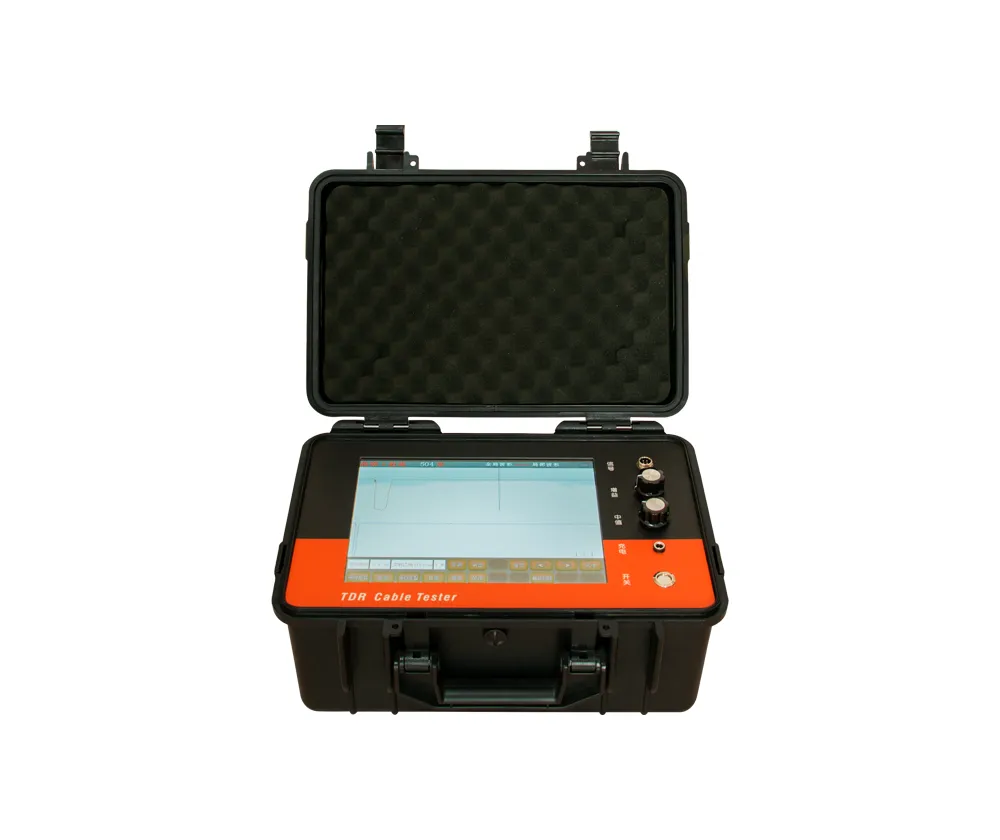

يستخدم جهاز اختبار أعطال الكابلات تقنية قياس انعكاس المجال الزمني (TDR) المتطورة؛ يقوم تلقائيًا بحساب مسافات الأخطاء بناءً على الأشكال الموجية، وهي عملية بسيطة وبديهية وتضمن تجربة سهلة الاستخدام. توجد الوحدة في غلاف بلاستيكي متين من الدرجة الصناعية، مما يجعلها مدمجة وأنيقة وسهلة الحمل للغاية. يتميز الجهاز بواجهة سهلة الاستخدام، مما يسمح حتى لغير المتخصصين بالتعرف بسرعة على تشغيله، مما يمكنهم من أداء مهام اختبار أخطاء الكابلات بكفاءة ودقة عالية.

الميزات الرئيسية

1. ينطبق على أنواع مختلفة من الأخطاء - بما في ذلك الدوائر المفتوحة، والدوائر القصيرة، والأخطاء منخفضة المقاومة، وأخطاء التسرب عالية المقاومة، وأخطاء الوميض عالية المقاومة - التي تحدث في كابلات الطاقة بجهد 35 كيلو فولت أو أقل، بغض النظر عن فئة الجهد، أو منطقة المقطع العرضي، أو النوع العازل، أو تركيبة المواد.

2. عندما يتم إقرانها مع المعدات ذات الجهد العالي، فإنها تدعم طرق اختبار أخطاء الكابلات التقليدية، بما في ذلك طريقة النبض ذات الجهد المنخفض، طريقة الفلاش النبضي، وطريقة قياس السرعة.

3. يتميز ببرنامج تشغيل باللغة الصينية بالكامل وواجهة مستخدم؛ يتم تسهيل التفاعل بين الإنسان والآلة من خلال بنية القائمة الفرعية والمطالبات النصية.

4. مُجهز بشاشة لمس LCD ملونة مقاس 10.4 بوصة من الدرجة الصناعية؛ يستخدم برنامج التشغيل وواجهة المستخدم باللغة الصينية بالكامل القوائم الفرعية والمطالبات النصية لتمكين التفاعل البديهي بين الإنسان والآلة.

5. العرض المتزامن لكل من أشكال الموجات العالمية والمحلية يسهل التحليل الشامل الشامل بالإضافة إلى التعديلات التفصيلية.

6. يتم تقديم جميع الأعطال ذات المقاومة العالية بخصائص شكل موجية تشبه أبسط أعطال الدائرة القصيرة النبضية ذات الجهد المنخفض، مما يجعلها سهلة للغاية للتفسير.

7. يتميز بمصدر طاقة مدمج، مما يتيح التشغيل الممتد حتى في البيئات التي لا تتوفر فيها مصادر الطاقة الخارجية.

8. مدمج، خفيف الوزن، وسهل الاستخدام، مما يوفر معدل نجاح عالي في اكتشاف الأخطاء ودقة اختبار استثنائية.

9. يوفر أداءً مستقرًا في أي بيئة دون تجميد أو تعطل؛ يشتمل نظام الحصول على الإشارة على إجراءات حماية قوية وآمنة للجهد العالي.

10. يتضمن وظائف تخزين واستدعاء البيانات المضمنة، مما يسمح للمستخدمين بحفظ البيانات والأشكال الموجية بسهولة لاسترجاعها وإعادة تحليلها لاحقًا.

11. يقدم مولد إشارة الاختبار خيارات متعددة لعرض النبضة، مما يضمن الغياب الكامل للنقاط العمياء للاختبار.

المواصفات الفنية

1. طرق أخذ العينات: طريقة النبضة ذات الجهد المنخفض، طريقة الفلاش النبضي، طريقة قياس السرعة

2. معدل أخذ العينات: 200 ميجا هرتز، 100 ميجا هرتز، 80 ميجا هرتز، 40 ميجا هرتز، 20 ميجا هرتز، 10 ميجا هرتز

3. عرض النبض: 0.05، 0.1، 0.2، 0.5، 1، 2، 8.

4. الجهد العالي الدافع: ≥ 35 كيلو فولت

5. مسافة الاختبار: <60 كم

6. القرار: 1 م

7. دقة الاختبار: 0.1 م

8. الشاشة: شاشة LCD ملونة تعمل باللمس مقاس 10.4 بوصة من الدرجة الصناعية

9. أوضاع التشغيل: تشغيل شاشة اللمس، تشغيل المقبض المادي

10. مصدر الطاقة: بطارية مدمجة

11. التشغيل المستمر: > 4 ساعات (يمكن أيضًا استخدام مصدر طاقة خارجي)

12. وظيفة التخزين: تتميز بقدرة تخزين البيانات؛ يمكن تخزين كمية كبيرة من الأشكال الموجية والبيانات الميدانية، والتي يمكن استرجاعها للاستخدام في أي وقت

13. تحليل الشكل الموجي: يتم عرض جميع الأشكال الموجية للخطأ عالي المقاومة مع خصائص الشكل الموجي لخطأ الدائرة القصيرة (كما هو موضح في طريقة النبضة ذات الجهد المنخفض)، مما يسهل التحليل وتحديد موضع الخطأ

14. معالجة الشكل الموجي: قادر على العرض المتزامن لشكل موجة نقطة الخطأ المقاسة وشكل موجة الدائرة المفتوحة كاملة الطول لمرحلة صحية على الشاشة للمقارنة جنبًا إلى جنب وتحليل التراكب؛ يحدد تلقائيا مسافة الخطأ

15. الأبعاد: الطول 365 ملم × العرض 265 ملم × الارتفاع 165 ملم

16. الوزن: 3.8 كجم
