مقدمة المنتج

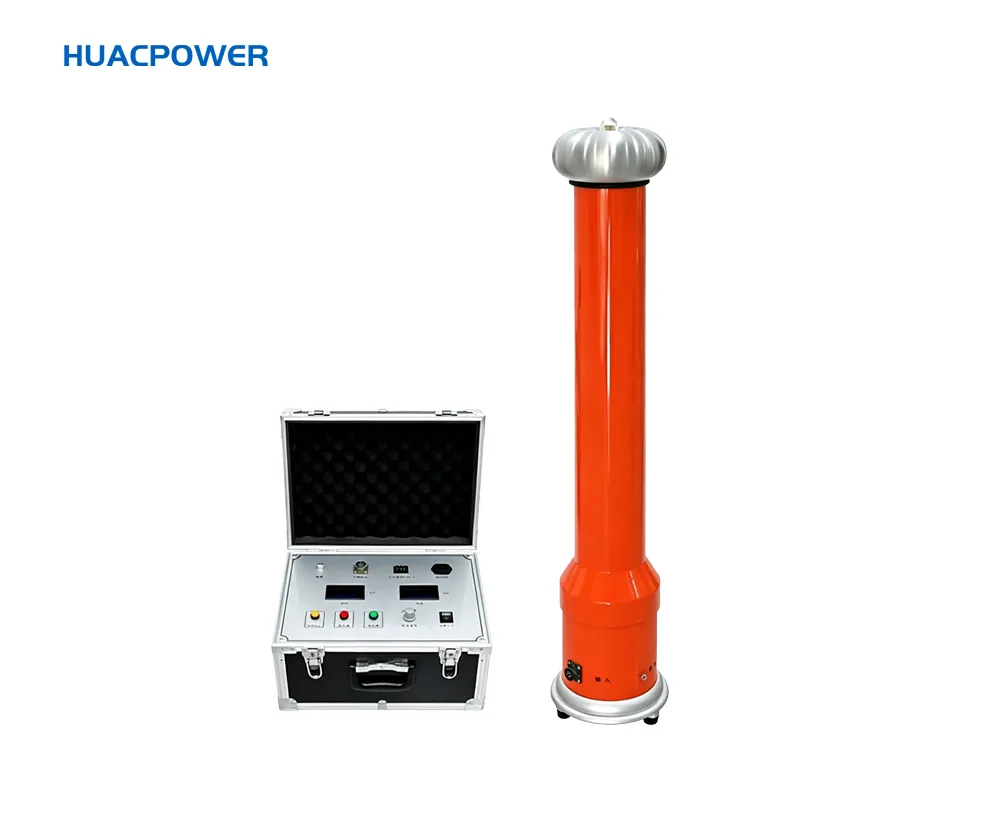

يستخدم مولد الجهد العالي DC من النوع المنفصل HCZGF دائرة مضاعفة الجهد عالية التردد وأحدث تقنيات PWM (تعديل عرض النبض). إنها تستخدم التحكم في الحلقة المغلقة وردود الفعل عالية المستوى للجهد لتعزيز استقرار الجهد بشكل كبير. يشتمل الجهاز على مكونات IGBT عالية الأداء وعالية الطاقة وتقنية محرك متقدمة؛ علاوة على ذلك، واستنادًا إلى مبادئ التوافق الكهرومغناطيسي (EMC)، فإنه يستخدم إجراءات التدريع والعزل والتأريض المتخصصة. تؤدي هذه الميزات إلى مولد محمول عالي الجودة قادر على تحمل تفريغ الجهد المقنن دون حدوث ضرر. تشتمل الخصائص الرئيسية على طاقة خرج عالية ومساحة مدمجة، إلى جانب وظائف الحماية الموثوقة للجهد الزائد والتيار الزائد وبدء التشغيل بدون موضع، بالإضافة إلى وضع إخراج 0.75 فولت. تم تصميمه في المقام الأول للاستخدام من قبل مرافق الطاقة والمؤسسات الصناعية (مثل تلك الموجودة في التعدين والمعادن وإنتاج الصلب) لإجراء اختبارات الجهد الكهربي لمقاومة التيار المستمر أو اختبارات تيار تسرب التيار المستمر على المعدات الكهربائية ذات الجهد العالي، بما في ذلك مانعات زيادة أكسيد الزنك وكابلات الطاقة والمحولات وقواطع الدائرة والمولدات.

الأسماء المستعارة للمنتج: مولد الجهد العالي بالتيار المستمر، مولد الجهد العالي، مولد الجهد العالي من النوع المنفصل، مولد الجهد العالي بالتيار المستمر بالتردد المتوسط.

المواصفات الفنية

ميزات المنتج

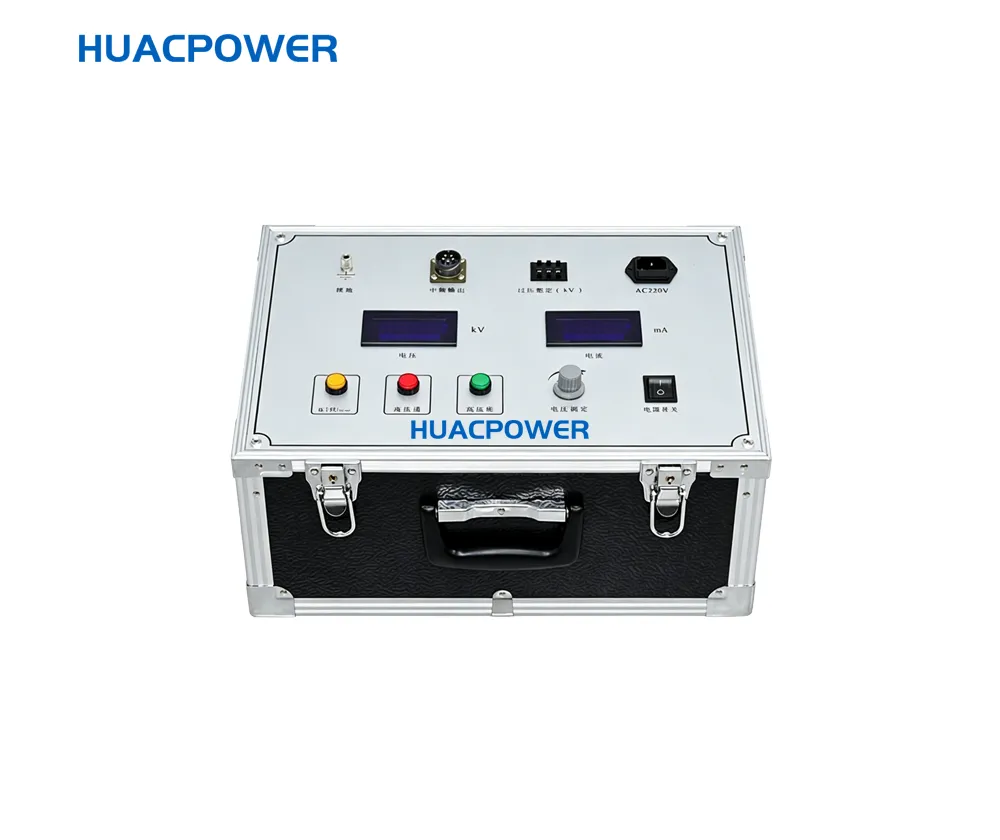

◆ دقة عالية ودقة القياس. يعرض الفولتميتر الموجود على وحدة التحكم مباشرة الجهد المطبق على كائن الاختبار؛ لا يلزم وجود مقسم جهد خارجي، مما يسهل توصيل الأسلاك. يقيس الجهاز تيار التسرب عند أطراف الجهد العالي والمنخفض؛ يستخدم الجانب عالي الجهد شاشة رقمية محمية دائرية مقاومة لتدفقات التفريغ والتداخل، مما يجعلها مثالية للاستخدام الميداني.

◆ استقرار تنظيم الجهد العالي مع تعديل سلس عبر النطاق الكامل. إنه يستخدم مقياس جهد متعدد الدورات مستورد ذو جودة عالية للتحكم في جهد الخرج، مما يضمن زيادة الجهد الثابت ودقة الضبط العالية.

◆ يتميز بإخراج قطبية سلبية، والقدرة على البدء صفر، وقابلية التعديل المستمر. تشمل وظائف الحماية الشاملة الجهد الزائد، والتيار الزائد، وعدم الإرجاع، والتأريض، وحماية فريدة من الأسلاك المكسورة. تضمن دائرة الحماية الأوتوماتيكية القوية التشغيل الآمن والموثوق.

◆ يتم تصنيعها باستخدام أحدث التقنيات والعمليات. إنها رائدة في استخدام دوائر مضاعفة الجهد ذات التردد المتوسط، والتي تتضمن أحدث تقنيات PWM (تعديل عرض النبض) عالية التردد ومكونات IGBT عالية الطاقة لتحقيق استقرار فائق للجهد العالي ومعاملات تموج أقل.

◆ يتضمن وظيفة عالية الدقة "0.75 UDC 1mA"، مما يسهل بشكل كبير قياسات مانعات زيادة أكسيد الزنك.

◆ يتم تكوين إعدادات الجهد الزائد عبر مفاتيح DIP الرقمية، مما يسمح بعرض بديهي لقيمة الجهد المحدد (بالكيلو فولت) في لمحة.

◆ يستخدم استشعار الأخطاء أجهزة استشعار مخصصة ذات أوقات استجابة بالنانو ثانية؛ تعمل مكونات العزل البصري أيضًا بسرعات نانوثانية، مما يتيح القطع السريع والكامل لدائرة التيار المستمر الرئيسية لتوفير أقصى قدر من الحماية للجهاز.

◆ تم تصنيع أسطوانة مضاعفة الجهد من مواد جديدة، مما يجعلها خفيفة الوزن ولكنها قوية. تعمل ثلاثة أرجل دعم مدمجة في القاعدة على تعزيز الثبات. الجزء الخارجي مطلي بمادة عازلة خاصة، مما يوفر أداءً كهربائيًا ممتازًا ومقاومة للرطوبة.

◆ يتم وضع الوحدة في هيكل من سبائك الألومنيوم، مما يجعلها مدمجة وخفيفة الوزن وجذابة من الناحية الجمالية وموثوقة. إنه يوفر تشغيلًا بسيطًا ووظائف شاملة، مما يجعله مناسبًا للغاية للتطبيقات الميدانية.
